J'ai craqué.......voici ma nouvelle PUCK partie 2

ben dit donc tu en as pris des vacances !!! Suite et fin maintenant !!! Cdlt

Bonsoir,

Ha ouè Lolo...j'ai pas pensé d'essayer

Suite et fin...heu... faut surtout que je me remette à la menuiserie avant l'hiver !!

il te reste quoi pour les plus grosses parties?

Bonjour,

Bah là...tous les meubles sont réalisés mais il faut faire leurs finitions et prévoir les découpes qui vont bien pour les passages des câbles électrique et des conduites de gaz...ça veut donc dire que je vais devoir jongler avec menuiserie, électricité et gaz sans oublier de poser le revêtement de sol bien sur !

Bonjour,

Suite des décors cache agrafes sur les autres fenêtres...

AVANT:


APRES:






A suivre...

Ca fait super bien

courage tu es bientot au bout de quelque chose d'absolument admirable

Bonjour,
2 semaines d'absence et que vois-je ? Le feuilleton a repris .
Bravo et merci.
Dominique

Je suis l'évolution...

Mais il est trop, çà me dépasse!!!

On va enfin pouvoir poser les verres quelque part !!

Bonsoir,

Juste pour pas que vous vous endormez

J'ai complété l'électricité qui sera dans le meuble haut...



Je suis entrain d'appliquer les couches de vernis sur ce meuble haut, les charnières piano en inox sont là, les compas de retenue porte et les verrous aussi, les différents éclairages et appareils électriques sont prêts...
ça sent bon

A suivre...

ah enfin !!!!!!!!!!! ça me manquait !

Lolo

C'est vrai que l'on est contaminé avec sa nouvelle Puck!!!

Bonsoir,

Bon allez...encore quelques unes...

Montage des serrures sur les portes du meuble haut arrière

J'ai inséré un morceau de tube en cuivre dans la porte pour que l'appui du verrou se fasse sur une surface dure et non pas sur le bois







La deuxième couche de vernis sur le meuble haut arrière est posée. Peut-être qu'il pourra être posé dans la cagouille ce weekend ??

A suivre...

Alors nous suivrons ça avec un intérêt certain
a+ pour voir enfin ce petit trésor sortir de sa torpeur

Lolo pour l'appui de ces fermeture d'origine il y avait une bague en teflon pour éviter ce phénomène , mais ton astuce est tout aussi bonne

Bonjour,

A pu les bagues téflon moi Dams
J'en profite pour remercier LaurentTY qui m'avais fais dont de quelques pièces de meubles sur lesquels étaient ces verrous à poignées en "vrai" métal chromé et non pas en plastoc !
Il va falloir que je m'en retrouve des identiques pour les autres meubles...

Comme prévu, pose du meuble haut arrière dans la cagouille

C'est pour moi un grand moment car c'est la première fois que je pose un meuble dans cette cagouille de manière définitive



Un coup d'œil à l'intérieur. Fixé dans le tube de l'ossature supérieur avec des vis à métaux de diamètre 4,2mm et de longueur 45mm






A suivre...un peu d'électricité avec le montage des divers éléments électriques sur ce meuble...

"C'est pour moi un grand moment car c'est la première fois que je pose un meuble dans cette cagouille de manière définitive   "

Laisser le temps au temps : on n'a pas envie que notre feuilleton s'arrête trop vite

Super !!!! et pis il tombera pas celui là ....

d'origine il y a 4 vis je crois ! ils étaient radins !

Laurent

Je crois que c'est ca oui ... faut pas y mettre trop d'affaires lourdes !

Tu as prévu quoi sur les cotés Lolo ? La tablette tu penses que ça ne sera pas trop gênant en relevant la tête?

Bonsoir,

La tablette...non non, elle est moins large que d'origine, divisée par deux !

Pour les côtés...voici les images

Un spot 12v au centre avec son interrupteur:


Sur les deux côtés:
- Un interrupteur poussoir pour les bandeaux LED qui seront au dessus des fenêtres D et G
- Un interrupteur poussoir pour le bandeau LED qui sera sous ce meuble haut
- Des prises USB alimentées en 5v pour les charges téléphones (ou autres nomades du genre)


Ces interrupteurs poussoir sont entourés d'un cercle lumineux vert.
Plusieurs possibilités de branchement...j'ai choisi de le laisser allumé quand la lumière est éteinte. Il s'éteint quand la lumière est allumée, ça permet de trouver les interrupteurs dans le noir !
Exemples:

Lumière éteinte, poussoir allumé:


Lumière allumée, poussoir éteint:


Détail de l'interrupteur:


Câblage par soudure et protection gaine thermo:


Le schéma de câblage réalisé avec l'aide de Teddy Kah:


J'ai commandé ces interrupteurs ici:
https://fr.aliexpress.com/item/19-mm-self-locking-metal-push-button-switch-12-v-voltage-large-current-10-Ann-red/32805249868.html?spm=a2g0s.9042311.0.0.48406c37c7YEnI

A suivre...mise en place du bandeau LED sous le meuble

Il va finir par nous foutre la honte à nous , les bricolos du dimanche .

trés ingenieux il faut que je rajoute également les chargeurs GSM

Bret 76 a écrit:Il va finir par nous foutre la honte à nous  , les bricolos du dimanche .

Bah non Bret76...chacun de nous a en lui un savoir faire

Dams a écrit:trés ingenieux il faut que je rajoute également les chargeurs GSM

Attention Dams...alimentation en 5v !! pas en 12v !

Bonjour,

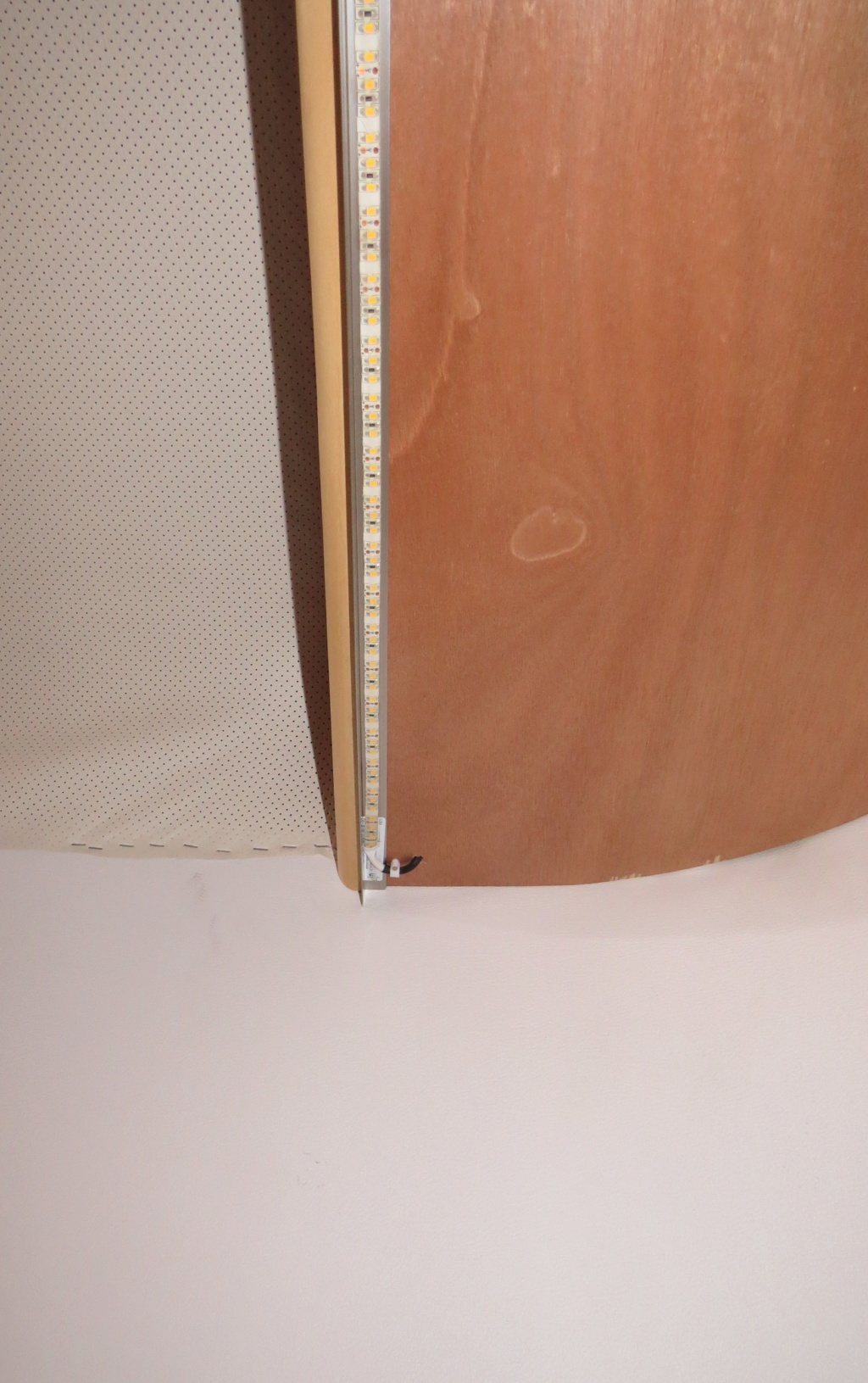

Mise en place d'une petite cornière en alu brossée sous le meuble:


Pour y coller un bandeau LED:




Un coup de bol à Auchan ce bandeau LED de 5m !




Ce qui est génial, c'est qu'il est coupable toutes les trois LED ! Pour l'alimenter, il suffit de souder les fils sur les petites bornes en cuivre en ayant au préalable retiré la protection en gel


A suivre...

Bonjour,

Trollmann59 a écrit:

Bret 76 a écrit:Il va finir par nous foutre la honte à nous  , les bricolos du dimanche .

Bah non Bret76...chacun de nous a en lui un savoir faire

Et pour les pas bricolos du tout (semaine ou dimanche), qu'est-ce que tu dis
Petite remarque : ça se voit que tu n'a pas une Puck au quotidien. Pourquoi  Il arrive parfois, on se demande comment, que la cornière vienne à la rencontre d'une tête, la nuit, le jour...   Ma Pu-Puck et la précédente présentent un bel arrondi bien confortable... . J'dis ça comme ça...
Dominique

Dominique a écrit: Petite remarque : ça se voit que tu n'a pas une Puck au quotidien. Pourquoi  Il arrive parfois, on se demande comment, que la cornière vienne à la rencontre d'une tête, la nuit, le jour...   Ma Pu-Puck et la précédente présentent un bel arrondi bien confortable... . J'dis ça comme ça...
Dominique

bof même sur une familia, chaque début de saison, la tête reprend les mesures de l'espace, la porte parce que l'on n'a pas assez rentré le cou, le placard au dessus de la table devant qui renvoi illico assis un peu sonné, les arrondis des baies entrouvertes dehors pas assez levées ... et même la porte automatique du garage que ma femme ne lève que juste ce qu'il faut pour elle, pour pouvoir passer ... je vais finir par mettre un casque . En fin de saison tout est Ok et il n'y a plus de bosses

Re,

Ils dormirons avec un casque et pis c'est tout !

Quand tu penses que j'ai failli prendre plus grand comme cornière, 4cm à vrai dire, juste pour être en harmonie avec les baguettes de finition du même ton sous la tablette arrière et qui seront sur tout le tour de la cagouille ! Quand j'ai vu la largeur, j'ai eu cette réflexion et j'ai pris les plus petites.

Je ne résiste pas...
J'ai alimenté le circuit avec une alimentation 12v, faut bien tester quand même





A suivre...on change de registre. Maintenant je n'ai plus le choix, je dois poser le revêtement de sol !

c'est trop beau !

une petite corniere en caoutchouc transparent , ça évitera les plaies beantes ! mdr

Lolo
