Voici comment j'ai fait pour extraire le frigo de son compartiment. dans mon ERIBELLE 340 de 1986.
Au départ, c'était comme ça :
1) Dépose du bandeau frontal
On enlève les boutons de réglage du frigo et ceux de la plaque gaz, puis on retire l'écrou qui maintient les boutons de la plaque gaz en place :
On peut alors retirer la baguette de finition blanche au dessus du bandeau, puis le bandeau lui-même :
et on obtient ceci :
Retirer les 3 vis qui traversent le montant du placard sous évier (coté serrure) et qui empêchent le frigo de sortir de sa niche.
2) Déconnexion de l'alimentation gaz du frigo
Pour cela, il faut avoir déposé la porte et le tiroir du placard sous évier Au fond, en haut à gauche, on peut alors desserrer le raccord du tuyau gaz :
3) Démontage de la plaque de prise d'air du frigo :
D'abord retirer les vis cruciformes dans le fond des trous tout autour, puis faire passer un couteau de peintre large entre la paroi et la plaque pour décoller le mastic d'étanchéité :
ça donne ça :
Pour sortir le frigo, il faut d'abord retirer cette plaque (c'est une sorte d'écarteur, pour maintenir le frigo à distance de la paroi et ne pas écraser la sortie d'air brulés) :

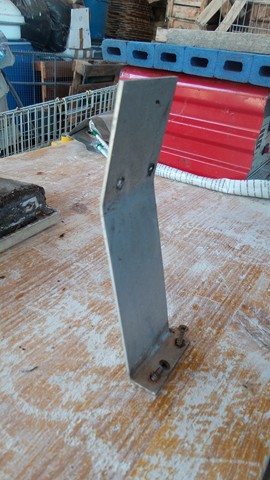

démontée, la plaque, c'est ça :
Sans cette fichue plaque qui bloquait tout, le frigo sort (presque) tout seul...
Et voilà ! Il est dehors :
4) Déconnecter les alimentations électrique 12V et 220V
Enlever le bouchon des boites rondes grises fixées au fond de la niche du frigo sur la paroi, et desserrer les petites vis des connecteurs ("sucres") afin de pouvoir retirer les fils des deux câbles d'alimentation électrique du frigo :
Voilà, il ne reste plus qu'à le sortir complètement de la caravane, et sur l'ERIBELLE, il passe sans problème par la porte d'entrée, sans même à avoir à retirer la porte du frigo :-)
Un grand merci à Gravel pour son post "Démontage frigo sur Eriba Puck", qui m'a beaucoup aider à me lancer :-)
Au départ, c'était comme ça :
1) Dépose du bandeau frontal
On enlève les boutons de réglage du frigo et ceux de la plaque gaz, puis on retire l'écrou qui maintient les boutons de la plaque gaz en place :
On peut alors retirer la baguette de finition blanche au dessus du bandeau, puis le bandeau lui-même :
et on obtient ceci :
Retirer les 3 vis qui traversent le montant du placard sous évier (coté serrure) et qui empêchent le frigo de sortir de sa niche.
2) Déconnexion de l'alimentation gaz du frigo
Pour cela, il faut avoir déposé la porte et le tiroir du placard sous évier Au fond, en haut à gauche, on peut alors desserrer le raccord du tuyau gaz :
3) Démontage de la plaque de prise d'air du frigo :
D'abord retirer les vis cruciformes dans le fond des trous tout autour, puis faire passer un couteau de peintre large entre la paroi et la plaque pour décoller le mastic d'étanchéité :
ça donne ça :
Pour sortir le frigo, il faut d'abord retirer cette plaque (c'est une sorte d'écarteur, pour maintenir le frigo à distance de la paroi et ne pas écraser la sortie d'air brulés) :
démontée, la plaque, c'est ça :
Sans cette fichue plaque qui bloquait tout, le frigo sort (presque) tout seul...
Et voilà ! Il est dehors :
4) Déconnecter les alimentations électrique 12V et 220V
Enlever le bouchon des boites rondes grises fixées au fond de la niche du frigo sur la paroi, et desserrer les petites vis des connecteurs ("sucres") afin de pouvoir retirer les fils des deux câbles d'alimentation électrique du frigo :
Voilà, il ne reste plus qu'à le sortir complètement de la caravane, et sur l'ERIBELLE, il passe sans problème par la porte d'entrée, sans même à avoir à retirer la porte du frigo :-)
Un grand merci à Gravel pour son post "Démontage frigo sur Eriba Puck", qui m'a beaucoup aider à me lancer :-)
un peu galère quand même... Mais j'espère que ces photos pourront aider quelqu'un...
Bon, ok
