    Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Eribelle26 le Mer 27 Aoû 2014 - 23:35

    Voici comment j'ai fait pour extraire le frigo de son compartiment. dans mon ERIBELLE 340 de 1986.

    Au départ, c'était comme ça :


    1) Dépose du bandeau frontal


    On enlève les boutons de réglage du frigo et ceux de la plaque gaz, puis on retire l'écrou qui maintient les boutons de la plaque gaz en place :


    On peut alors retirer la baguette de finition blanche au dessus du bandeau, puis le bandeau lui-même :

    et on obtient ceci :


    Retirer les 3 vis qui traversent le montant du placard sous évier (coté serrure) et qui empêchent le frigo de sortir de sa niche.

    2) Déconnexion de l'alimentation gaz du frigo

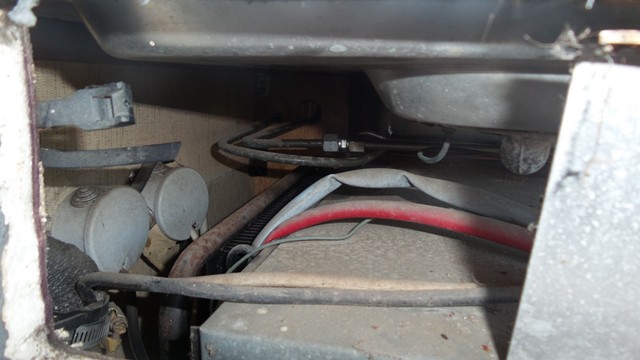

    Pour cela, il faut avoir déposé la porte et le tiroir du placard sous évier Au fond, en haut à gauche, on peut alors desserrer le raccord du tuyau gaz :


    3) Démontage de la plaque de prise d'air du frigo :
    D'abord retirer les vis cruciformes dans le fond des trous tout autour, puis faire passer un couteau de peintre large entre la paroi et la plaque pour décoller le mastic d'étanchéité :


    ça donne ça :


    Pour sortir le frigo, il faut d'abord retirer cette plaque (c'est une sorte d'écarteur, pour maintenir le frigo à distance de la paroi et ne pas écraser la sortie d'air brulés) :

    démontée, la plaque, c'est ça :


    Sans cette fichue plaque qui bloquait tout, le frigo sort (presque) tout seul...

    Et voilà ! Il est dehors :


    4) Déconnecter les alimentations électrique 12V et 220V
    Enlever le bouchon des boites rondes grises fixées au fond de la niche du frigo sur la paroi, et desserrer les petites vis des connecteurs ("sucres") afin de pouvoir retirer les fils des deux câbles d'alimentation électrique du frigo :


    Voilà, il ne reste plus qu'à le sortir complètement de la caravane, et sur l'ERIBELLE, il passe sans problème par la porte d'entrée, sans même à avoir à retirer la porte du frigo :-)

    Un grand merci à Gravel pour son post "Démontage frigo sur Eriba Puck", qui m'a beaucoup aider à me lancer :-)
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 7149
    Date d'inscription : 22/03/2012
    Age : 47
    Localisation : Nord

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Trollmann59 le Jeu 28 Aoû 2014 - 8:08

    avatar
    Eribelle26
    petit bleu
    petit bleu

    Nombre de messages : 38
    Date d'inscription : 07/08/2014
    Age : 54
    Localisation : BOURDEAUX (26)

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Eribelle26 le Jeu 28 Aoû 2014 - 10:34

    Merci Trollman59 Embarassed un peu galère quand même... Mais j'espère que ces photos pourront aider quelqu'un...
    avatar
    Discret
    Team
    Team

    Nombre de messages : 3371
    Date d'inscription : 09/04/2007
    Age : 62
    Localisation : 56360 BELLE ILE

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Discret le Jeu 28 Aoû 2014 - 14:26

    Excellent .
    Je dois sortir mon frigo pour lui faire un dépoussiérage en règle .
    Grâce à toi,je ne galérerai pas ....


    _________________
    François alias Discret membre du team Passion-Eriba
    avatar
    Dominique
    co-admin
    co-admin

    Nombre de messages : 5439
    Date d'inscription : 13/08/2008
    Age : 61
    Localisation : 44 Nantes sud

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Dominique le Jeu 28 Aoû 2014 - 16:03

    Bonjour,
    Et si quelqu'un veut bien venir démonter le frigo de ma Puck qui a des faiblesses sur le gaz.... Question Question Laughing Bon, ok Arrow Arrow Arrow
    Dominique


    _________________
    Les pas sages errent en Eriba Very Happy
    avatar
    zeus&puck
    petit eribiste
    petit eribiste

    Nombre de messages : 71
    Date d'inscription : 29/09/2013
    Age : 60
    Localisation : Saulxures les Nancy 54420

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par zeus&puck le Jeu 28 Aoû 2014 - 22:07

    Ok Dominique je le sors si tu passe par la Lorraine lol!

    Laurent
    avatar
    Discret
    Team
    Team

    Nombre de messages : 3371
    Date d'inscription : 09/04/2007
    Age : 62
    Localisation : 56360 BELLE ILE

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Discret le Jeu 28 Aoû 2014 - 23:40

    Si tu es patient,je le ferai quand je viendrai habiter secondairement le 85 ou le 44 ,entre 2 et 4 ans....Résidence principale sur le caillou


    _________________
    François alias Discret membre du team Passion-Eriba
    avatar
    Dominique
    co-admin
    co-admin

    Nombre de messages : 5439
    Date d'inscription : 13/08/2008
    Age : 61
    Localisation : 44 Nantes sud

    Re: Démontage (en images) d'un frigo ELECTROLUX RM200

    Message par Dominique le Ven 29 Aoû 2014 - 11:10

    Bonjour,
    zeus&puck a écrit:Ok Dominique je le sors si tu passe par la Lorraine lol!

    Laurent
    Et avec mes (gros) sabots en plus ? lol!
    Dominique


    _________________
    Les pas sages errent en Eriba Very Happy
