    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Dim 31 Déc 2017 - 10:49

    Bonjour,

    Avancée des travaux...

    Les coffres des banquettes se terminent...Aperçu



    Les supports des assises de banquette en plan lit sont réalisés avec des barres à rideaux de section ovale. c'est pas lourd et c'est costaud (ça plie pas sous mon poids  Laughing )
    Pour la découpe des encoches dans le côtés de coffre, j'ai d'abord fais un trou de diamètre 15mm, ce qui correspond à la section des barres, puis fais des traits de coupe










    La cloison est fixée à la fois sur les côtés et sur le plancher mais le plancher à cet endroit remonte avec un angle de 8°. Donc découpe du tasseau de fixation avec cet angle de 8°


    Pendant que tout ce petit monde est au chaud entrain de sécher, je m'attaque à la petite tablette qu'il y aura sous la fenêtre arrière et qui recevra le rail de maintien pour la table.
    Un membre (Laurent TY) m'avais fait don de cette tablette. Je trouve qu'elle empiète trop sur l'espace de couchage, je lui retire 10cm





    Il me faut maintenant y remettre les renforts nécessaires. Elle sera recouverte d'un CP Okoumé 5mm pour correspondre à l'ambiance de tout le reste.

    A suivre...
    avatar
    vieux.lion
    Tritonman
    Tritonman

    Nombre de messages : 1385
    Date d'inscription : 12/06/2012
    Age : 64
    Localisation : 59 st amand les eaux

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par vieux.lion le Dim 31 Déc 2017 - 10:59

    Les barres ne plient pas sous ton poids , faudra voir après le réveillon !!Cdlt
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Dim 31 Déc 2017 - 11:19

    je vais préparer le terrain...je crois que je vais profiter de cette éclaircie pour aller me dégourdir les guibole avec ma nouvelle monture Laughing comme ça, je serais encore moins lourd ce soir Rolling Eyes
    avatar
    lolofay
    ODINMAN
    ODINMAN

    Nombre de messages : 5985
    Date d'inscription : 02/05/2007
    Age : 43
    Localisation : 38590

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par lolofay le Dim 31 Déc 2017 - 11:20

    super ! c'est bientot fini ! lol

    c'est balot j'ai une table d'origine mais elle pèse ! et on est pas voisin !

    les barres c'est parfait , j'avais fait pareil ;-)

    lolo


    _________________

    boubou
    petit eribiste
    petit eribiste

    Nombre de messages : 118
    Date d'inscription : 08/08/2015
    Age : 56
    Localisation : wasquehal 59290 nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par boubou le Dim 31 Déc 2017 - 15:53

    Bonjour, je suis ce post avec attention et respect pour la qualité du travail effectué. Bravo
    avatar
    Dams
    Tritonman
    Tritonman

    Nombre de messages : 1246
    Date d'inscription : 24/08/2011
    Age : 32
    Localisation : 13

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Dams le Lun 1 Jan 2018 - 16:52

    superbe lolo ca avance !!
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Mar 2 Jan 2018 - 8:38

    Bonjour,

    MERCI les gars Wink

    La toute première photo 2018...

    Terminé le coffre droit avec son ouverture pour la rallonge de lit. J'en profite pour réaliser des gabarits pour le bon positionnement des coffres parce que après la pose du lino, je n'aurais plus de repères Rolling Eyes



    A suivre...
    avatar
    Dams
    Tritonman
    Tritonman

    Nombre de messages : 1246
    Date d'inscription : 24/08/2011
    Age : 32
    Localisation : 13

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Dams le Mar 2 Jan 2018 - 11:32

    Des que j'ai un peu le temps je ferais un topic sur la mienne aussi merci pour les photos Smile
    avatar
    vieux.lion
    Tritonman
    Tritonman

    Nombre de messages : 1385
    Date d'inscription : 12/06/2012
    Age : 64
    Localisation : 59 st amand les eaux

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par vieux.lion le Jeu 4 Jan 2018 - 14:58

    2018 va être un bon crû ! Cdlt

    steph27
    petit bleu
    petit bleu

    Nombre de messages : 31
    Date d'inscription : 04/01/2018

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par steph27 le Ven 5 Jan 2018 - 10:35

    Voila le type de sujet pour lequelle je suis content de payer un abonnement internet !!

    Je suis fan, bravo pour le travail realiser, et l'ingeniosité a trouver des solutions a tout.

    Et surtout prendre le temps de tout nous detailler ici.

    Genial !
    avatar
    Dominique
    co-admin
    co-admin

    Nombre de messages : 5241
    Date d'inscription : 13/08/2008
    Age : 60
    Localisation : 44 Nantes sud

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Dominique le Ven 5 Jan 2018 - 11:09

    Bonjour
    steph27 a écrit:Voila le type de sujet pour lequelle je suis content de payer un abonnement internet !!

    Je suis fan, bravo pour le travail realiser, et l'ingeniosité a trouver des solutions a tout.

    Et surtout prendre le temps de tout nous detailler ici.

    Genial !
    Tu fais bien de le préciser : prendre le temps. Le Troll, en plus de faire un travail de affraid affraid prend le temps de l'expliquer par le texte et l'image. Bravo.
    Dominique


    _________________
    Les pas sages errent en Eriba Very Happy
    avatar
    Candide
    Trollman
    Trollman

    Nombre de messages : 2714
    Date d'inscription : 14/04/2014
    Age : 67
    Localisation : Cébazat - 63 - Puy de Dôme

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Candide le Ven 5 Jan 2018 - 11:17

    Dominique a écrit:Bonjour
    steph27 a écrit:Voila le type de sujet pour lequelle je suis content de payer un abonnement internet !!
    Je suis fan, bravo pour le travail realiser, et l'ingeniosité a trouver des solutions a tout.
    Et surtout prendre le temps de tout nous detailler ici.
    Genial !
    Tu fais bien de le préciser : prendre le temps. Le Troll, en plus de faire un travail de affraid affraid  prend le temps de l'expliquer par le texte et l'image. Bravo.
    Dominique

    Le Troll, c'est sûr qu'il est très bon et en plus il anime le forum ! un vrai feuilleton que l'on suit avec plaisir
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Ven 5 Jan 2018 - 16:49

    Bé vous allez encore me faire rougir vous Embarassed Embarassed

    avatar
    Caloute
    petit bleu
    petit bleu

    Nombre de messages : 34
    Date d'inscription : 24/09/2017

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Caloute le Ven 5 Jan 2018 - 18:03

    Bonjour,

    Dans la série "je profite de l'expérience des autres", je squatte une nouvelle fois cette discussion aves ma liste de questions :
    - je compte profiter des soldes prochaines pour acheter d'ores et déjà le simili cuir d'habillage des murs et éventuellement celui du toit. Quand je regarde les sites de vente sur internet, les simili sont très divers en qualité et épaisseur (en g/m2) et accessoirement en prix (du simple au double). Trop "léger", j'ai peur qu'il ne se déchire à la moindre traction (dans les angles) ; trop épais, j'ai peur qu'il ne se tende pas suffisamment en chauffant légèrement... bref, le casse-tête ! te souviens-tu des caractéristiques de celui que tu as posé ? à défaut, du site où tu l'as acheté ?
    - pour les banquettes, tu utilises des tasseaux de quelles dimensions pour supporter le poids ? avec du CTP de 10 mm ?

    Merci d'avance !!
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Ven 5 Jan 2018 - 20:04

    Bonsoir,

    Y pas de mal du tout Caloute, on est là pour ça Wink

    Le similicuir que j'ai mis sur les parois vient de chez "Mondial Textile" en Belgique.
    http://www.mondial-textiles.be/news/
    Son épaisseur est de 0,7mm mais je ne connais pas sa densité en g/m². J'y suis allé au touché.
    Je n'ai pas eu de problème pour l'application, il suffit de le chauffer au décapeur ou sèche cheveux pour le rendre plus malléable et appliquer une bonne tension dessus sans exagérer.
    Je peux t'envoyer par courrier un échantillon pour que tu te fasses une idée si tu le souhaite. suffit de me filer ton adresse via MP.

    Les coffres des banquettes sont réalisés en CP de 5mm collés sur tasseaux de 21/21. Il y a des renforts au niveau des logements des barres de lit ainsi que deux cloisons en CP de 10mm.
    Je devrais pouvoir faire quelques photos plus précises demain...

    SLTS
    avatar
    Caloute
    petit bleu
    petit bleu

    Nombre de messages : 34
    Date d'inscription : 24/09/2017

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Caloute le Sam 6 Jan 2018 - 21:40

    Merci pour ces infos ! je suis preneuse de photos complémentaires éventuellement...
    Pour le simili, je sens que je vais aller dans des magasins, histoire de pourvoir "tâter" ou alors sur les sites qui proposent des échantillons.... merci encore !
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Dim 7 Jan 2018 - 20:34

    Bonsoir,

    Des nouvelles...

    Réalisation des couvercles de coffres qui supportent aussi les assises des banquettes. Les charnières seront posées lorsque que le tout sera définitivement monté dans la cagouille




    Dans le fond, j'ai du faire une modif ! il a fallu agrandir la surface d'appui à la fois pour les deux assises de côté mais aussi pour le coussin du fond.



    @Caloute:
    Tu peux mieux voir les deux contres cloisons en CP de 10mm dans les deux coffres. Ils supportent surtout les couvercles et donc assurent aussi une partie du support des banquettes.

    A suivre...
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Mar 9 Jan 2018 - 22:24

    Bonsoir,

    Petite avancée...

    Réalisation des deux pattes en métal (l=30mm X ép=3mm) pour le maintien de la banquette du fond.


    Exemple:
    Elles recevront ensuite une couche de d'antirouille et de peinture



    Mise en place de renforts pour permettre leurs fixation sur la paroi du fond


    Réalisation du côté de banquette gauche. Ce côté s'incline et sur lequel on pose un coussin pour permettre d'allonger la longueur de cette baquette qui est plus courte que l'autre.
    Je commence toujours par la réalisation d'un gabarit



    Ce côté est réalisé en "multi plis", c'est à dire 3 couches de CP 5mm+10mm+5mm pour correspondre aux finitions de l'étagère sur le plan de travail.
    Pour cela, encollage des trois parties de CP:



    Puis, mise sous presse:


    A suivre...
    avatar
    Dams
    Tritonman
    Tritonman

    Nombre de messages : 1246
    Date d'inscription : 24/08/2011
    Age : 32
    Localisation : 13

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Dams le Mer 10 Jan 2018 - 7:40

    Tu arrives toujours à utiliser de la recup' c'est encore mieux fait qu'a l'origine !!
    avatar
    Candide
    Trollman
    Trollman

    Nombre de messages : 2714
    Date d'inscription : 14/04/2014
    Age : 67
    Localisation : Cébazat - 63 - Puy de Dôme

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Candide le Mer 10 Jan 2018 - 11:25

    A mon avis, au vu de l'investissement, le Troll, il n'est pas prêt de la revendre SA Puck Laughing
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Mer 10 Jan 2018 - 20:33

    Bonsoir,

    ça...c'est Puck'Ine qui verra mais ça m'étonnerais qu'elle s'en sépare Rolling Eyes

    La suite...

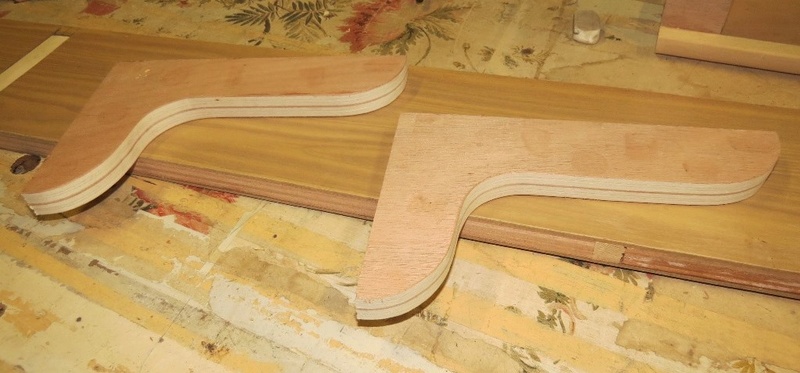

    Après retrait de la collection de serres joint et découpe du côté amovible de coffre. La finition du chant est identique à ceux du petit meubles d'étagères, IMPEC !
    Juste un petit trou a reboucher à la pâte à bois





    A suivre...


    Dernière édition par Trollmann59 le Jeu 11 Jan 2018 - 11:40, édité 1 fois
    avatar
    Dominique
    co-admin
    co-admin

    Nombre de messages : 5241
    Date d'inscription : 13/08/2008
    Age : 60
    Localisation : 44 Nantes sud

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Dominique le Mer 10 Jan 2018 - 21:46

    [quote="Trollmann59".../...



    A suivre...[/quote]
    Et en plus, il a une bonne photocopieuse.... Razz
    Je ne sais pas pourquoi mais je crois que tu vas t'ennuyer à partir du mois de mai.... Arrow Arrow
    Dominique


    _________________
    Les pas sages errent en Eriba Very Happy
    avatar
    Gratefulman0
    ODINMAN
    ODINMAN

    Nombre de messages : 4595
    Date d'inscription : 24/02/2008
    Age : 61
    Localisation : Dans un bois en bord de Creuse... Or on the road again for Brittany or somewhere else!!!

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Gratefulman0 le Jeu 11 Jan 2018 - 10:38

    Il va lui falloir 1 semaine de vacance fin Mai... affraid lol! flower sunny drunken
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Jeu 11 Jan 2018 - 11:42

    Bonjour,

    Arrêtez...Mumu m'attend de pieds ferme pour finir les travaux de la maison ! Neutral

    Mais sinon...c'est si dure que ça à trouver une TITAN à restaurer Question scratch

    lol!
    avatar
    lolofay
    ODINMAN
    ODINMAN

    Nombre de messages : 5985
    Date d'inscription : 02/05/2007
    Age : 43
    Localisation : 38590

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par lolofay le Jeu 11 Jan 2018 - 13:32

    Trollmann59 a écrit:Bonjour,

    Arrêtez...Mumu m'attend de pieds ferme pour finir les travaux de la maison ! Neutral

    Mais sinon...c'est si dure que ça à trouver une TITAN à restaurer Question scratch

    lol!

    chiche je t'en trouve une !!!! mais faudra aller en allemagne !

    sauf si tu trouves celle de Ecce quelque part ... mais c''est pas la plus belle

    tu vas déjà avoir une puck unique ! c'est beau !!!!!

    laurent


    _________________
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Dim 14 Jan 2018 - 21:38

    Bonsoir,

    Une petite pour faire avancer le Schimi...li...schimi...

    Le chant de la tablette arrière dont les trous, issus de la coupe, ont été rebouché par du CP mis à bonne épaisseur. Ce chant sera recouvert par un rail de table.



    A suivre...
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Mar 23 Jan 2018 - 10:52

    Bonjour,

    Un peu d'avancée...

    Réalisation des alèses de finition pour le plan de travail...

    Découpées dans une chute d'un beau CP de 20mm




    Fixation par lamelles et collage sur les extrémités du plan de travail


    Mise sous presse


    A suivre...
    avatar
    Trollmann59
    VIP
    VIP

    Nombre de messages : 6517
    Date d'inscription : 22/03/2012
    Age : 46
    Localisation : Nord

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Trollmann59 le Mar 23 Jan 2018 - 23:35

    Bonsoir,

    Pendant que le plan de travail est au sèchage, j'attaque la réalisation de la table qui aura pour dimensions une longueur de 120cm et une largeur de 54cm (pour qu'elle se loge entre les coffres banquette)
    Pour la légèreté, je tente de reproduire les tables actuelles composées de deux panneaux et d'un "squelette" en tasseaux.


    Achat de deux tasseaux 24x40mm L240cm en contrecollé (Pour leur coté rigide et esthétique) et deux carrés en alu 20x20mm L1m (pour la rigidité et éviter le cintrage de la table)





    Les tasseaux sont passés à la rabot pour les réduire à la même épaisseur que les carrés d'alu de 20mm


    Voici comment seront logés les carrés d'alu et les tasseaux principaux, le tout sera collé sur le CP de 5mm


    Le "squelette" est réalisé à mi-emboitures faites à la scie radial dont la butée de profondeur est réglée à 10mm








    Voici le résultat final, avant collage, du "squelette". A ce stade, il me reste à réaliser le renfort qui recevra la fixation du pied de table.
    A gauche, c'est la fixation du rail. A droite, c'est l'extrémité qui sera finie par deux arrondis



    A suivre...
    avatar
    Candide
    Trollman
    Trollman

    Nombre de messages : 2714
    Date d'inscription : 14/04/2014
    Age : 67
    Localisation : Cébazat - 63 - Puy de Dôme

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Candide le Mer 24 Jan 2018 - 2:45


    avec peut-être 2 petits coins arrondis pour la table
    avatar
    Gratefulman0
    ODINMAN
    ODINMAN

    Nombre de messages : 4595
    Date d'inscription : 24/02/2008
    Age : 61
    Localisation : Dans un bois en bord de Creuse... Or on the road again for Brittany or somewhere else!!!

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Gratefulman0 le Mer 24 Jan 2018 - 8:28

    Candide a écrit:
    avec peut-être 2 petits coins arrondis pour la table


    Voici le résultat final, avant collage, du "squelette". A ce stade, il me reste à réaliser le renfort qui recevra la fixation du pied de table.
    A gauche, c'est la fixation du rail. A droite, c'est l'extrémité qui sera finie par deux arrondis study Twisted Evil Very Happy

    Contenu sponsorisé

    Re: J'ai craqué.......voici ma nouvelle PUCK

    Message par Contenu sponsorisé


      La date/heure actuelle est Ven 23 Fév 2018 - 1:56
